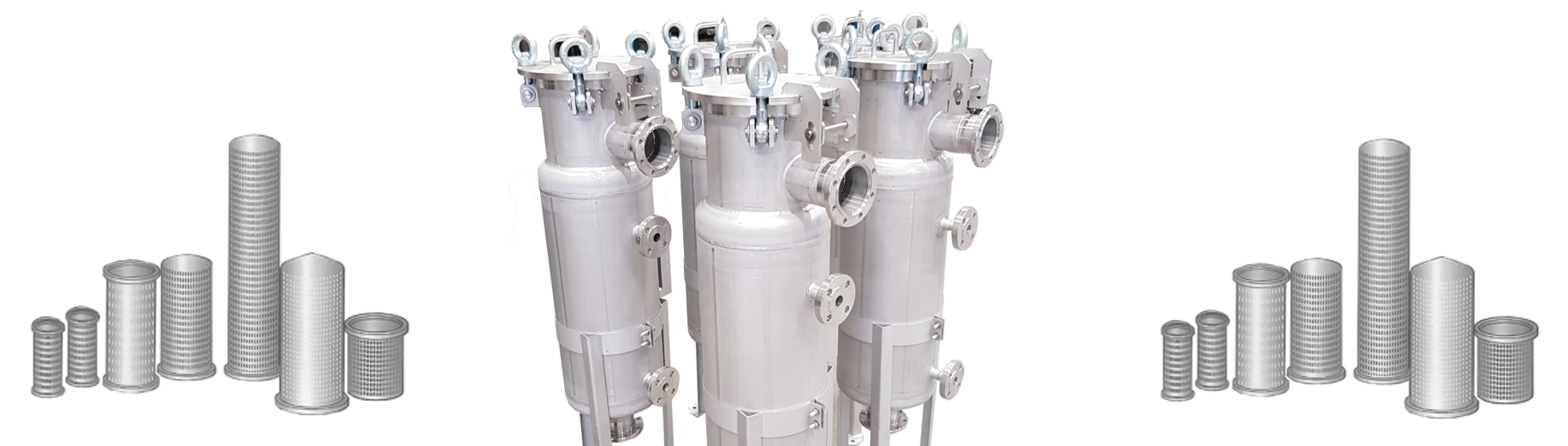

SYSTÈMES DE FILTRAGE À BOUGIE SCHONEWEG
POUR VOS APPLICATIONS ET EXIGENCES
LIGNE STANDARD
LIGNE EXTRA
« OÙ ET QUOI » ? INDUSTRIES ET APPLICATIONS DES SYSTÈMES DE FILTRE À BOUGIES
EXEMPLES D'UTILISATION DES SYSTÈMES DE FILTRE À BOUGIES SCHONEWEG
« QUEL MATÉRIEL » ? ADÉQUATION DES MATÉRIAUX POUR LES SYSTÈMES DE FILTRATION
INFORMATIONS SUR LA DURABILITÉ ET LES PROPRIÉTÉS DE L'ACIER INOXYDABLE ET DES PLASTIQUES QUI PEUVENT VOUS AIDER À RÉALISER VOS EXIGENCES SPÉCIFIQUES.
APERÇU RAPIDE : 3 ÉTAPES D'EXPANSION pour SYSTÈMES DE FILTRE À BOUGIES
(VEUILLEZ DÉPLIER LES CARTES POUR UN APERÇU RAPIDE)

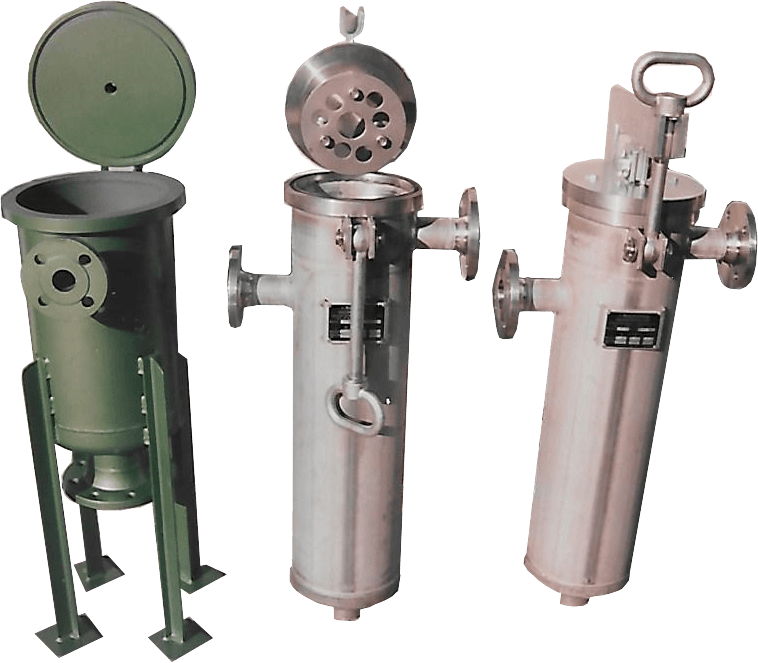

SYSTÈMES DE FILTRE À BOUGIES LIGNE LUMINEUSE
SPÉCIFICATIONS ET VARIANTES

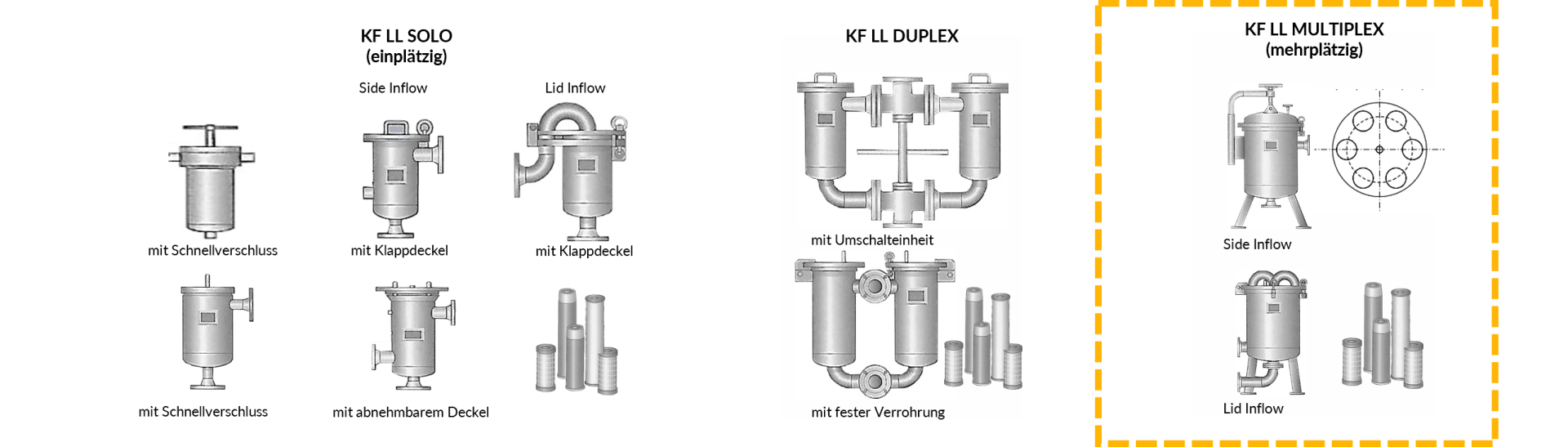

SYSTÈMES DE FILTRE À BOUGIES - GROUPES DE PRODUITS de la LIGHT-LINE

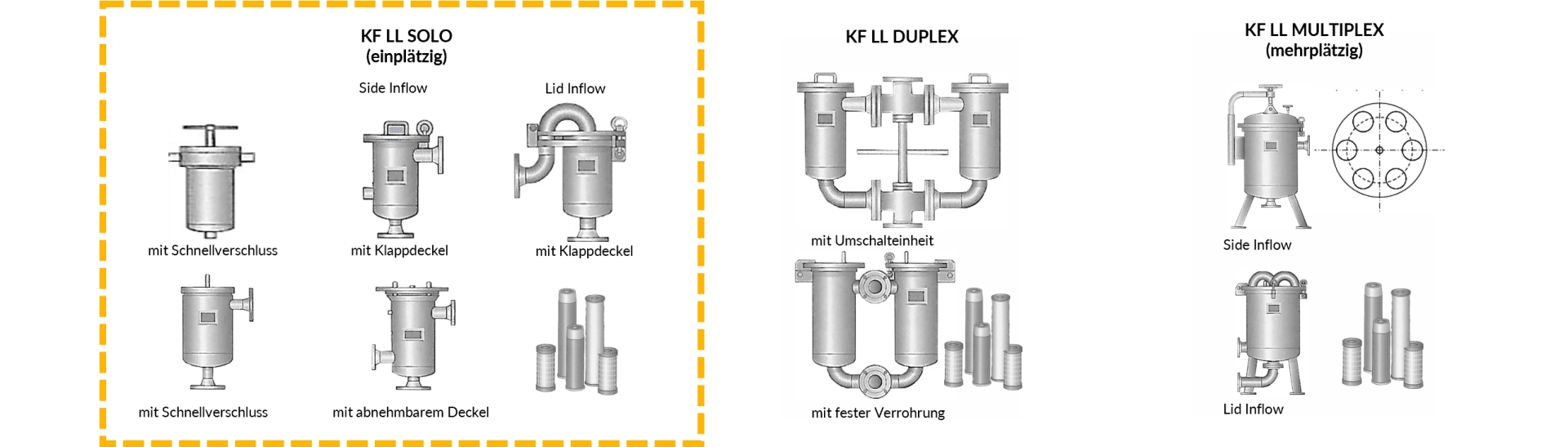

Filtre à bougie LIGHT-LINE SOLO (système 1 place) : variantes de spécifications
- Performance du filtre : est essentiellement déterminée par les propriétés du filtrat, la longueur de la bougie et la pression de fonctionnement : 9 ¾", 10", 19 ½", 20", 29 ¼", 30", 39", 40" pression de fonctionnement. (max.) en bar : 10 ( inférieur pour les versions en polypropylène (PP) | il faut plus de pression ? Voir STANDARD-LINE & EXTRA-LINE !Température de fonctionnement (max.) en °C : 80 (inférieure pour la version polypropylène (PP)) | est-ce qu'il fait plus chaud ? Voir STANDARD-LINE & EXTRA-LINE !Raccordements entrée filtrat & sortie filtrat : 2'' / 3'' / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 (différent pour la version en polypropylène)Matériaux : 1.4301 (AISI 304) , 1.4404 ( AISI 316) ou plastique (PP)Traitement de surface : décapé, poli, électropoli, sablé aux billes de verreEntrée du filtrat : entrée latérale ou sur le couvercle (entrée du couvercle)Fermeture : fermeture rapide, couvercle à charnière avec vis à œil ou couvercle amovible (goujon boulons)Fixation et installation : support mural, cadre de base réglable ou autre type de fixationJoints et matériel d'étanchéité (en fonction de l'application et des exigences de sécurité) : joints toriques ou joints plats en particulier PTFE (Teflon®), FPM revêtu de FEP, EPDM, Exécution FKM (Viton®), NBR (Perbunan®) ou silicone selon l'art. 4, paragraphe 3 de la DESP (« bonnes pratiques d'ingénierie ») | Versions selon catégories I, II, III et IV (avec marquage CE) voir STANDARD-LINE et EXTRA-LINE

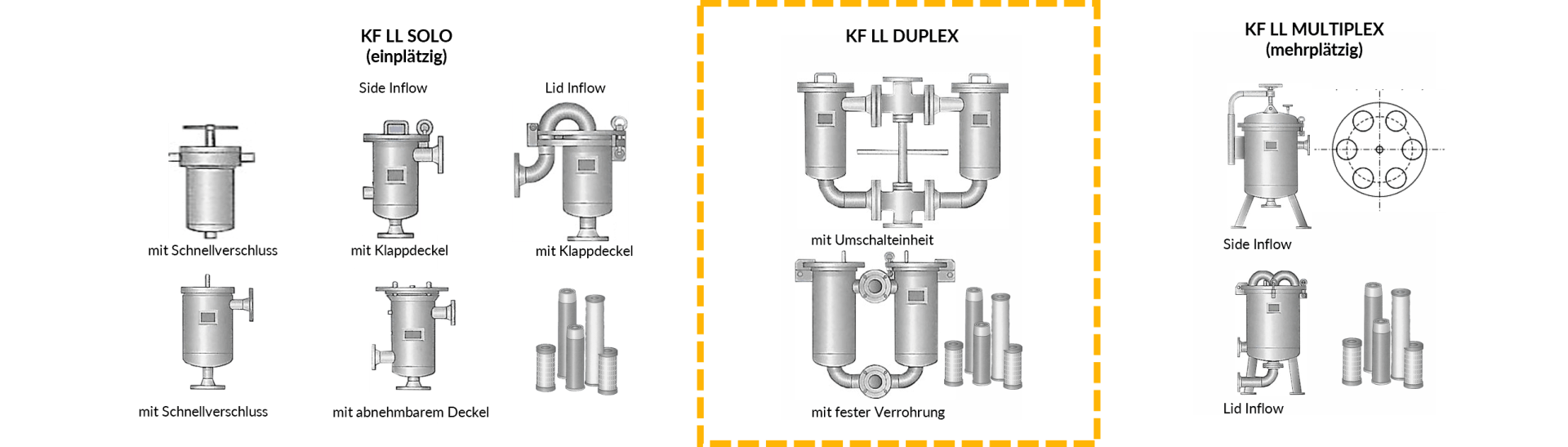

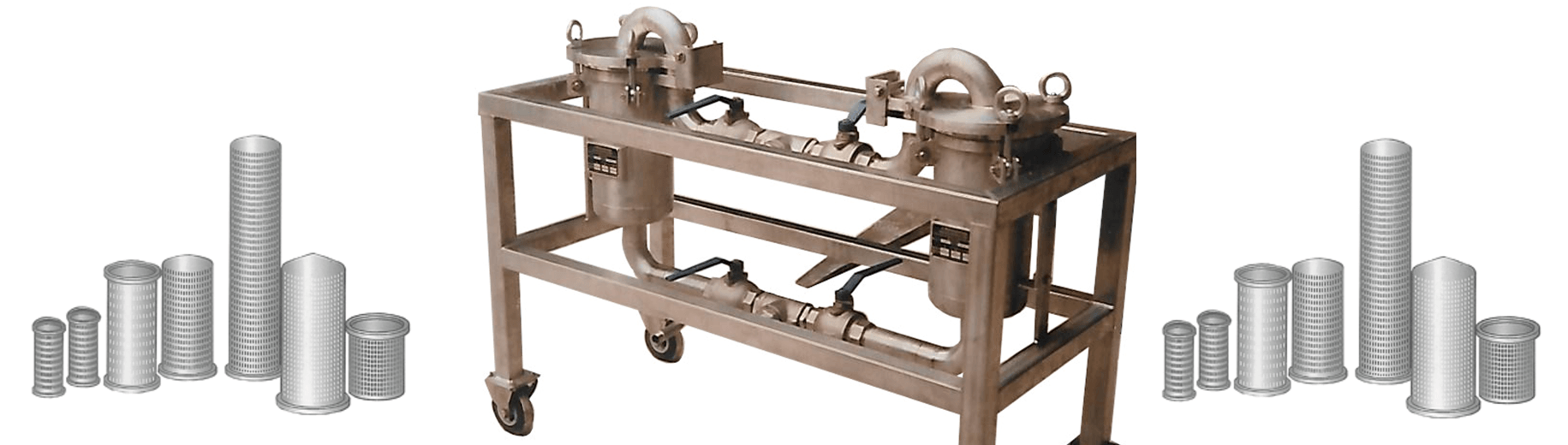

Filtre à bougie LIGHT-LINE DUPLEX : variantes de spécifications
Filtre à bougie LIGHT-LINE MULTIPLEX (système multi-utilisateurs) : variantes de spécifications

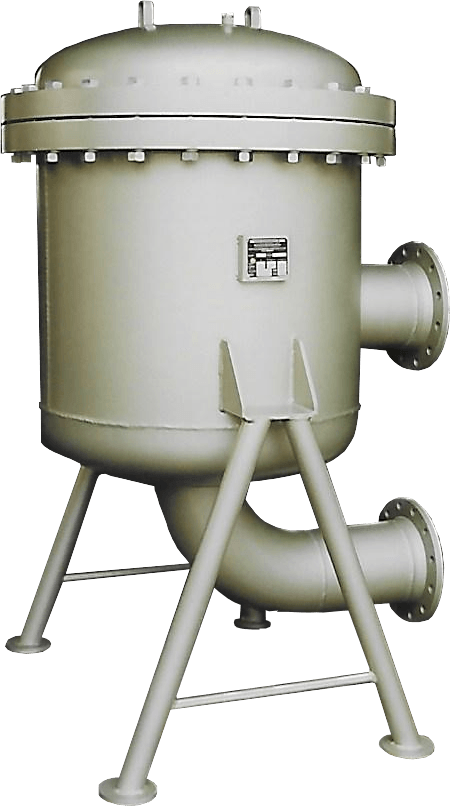

SYSTÈMES DE FILTRE À BOUGIES LIGNE STANDARD
SPÉCIFICATIONS ET VARIANTES

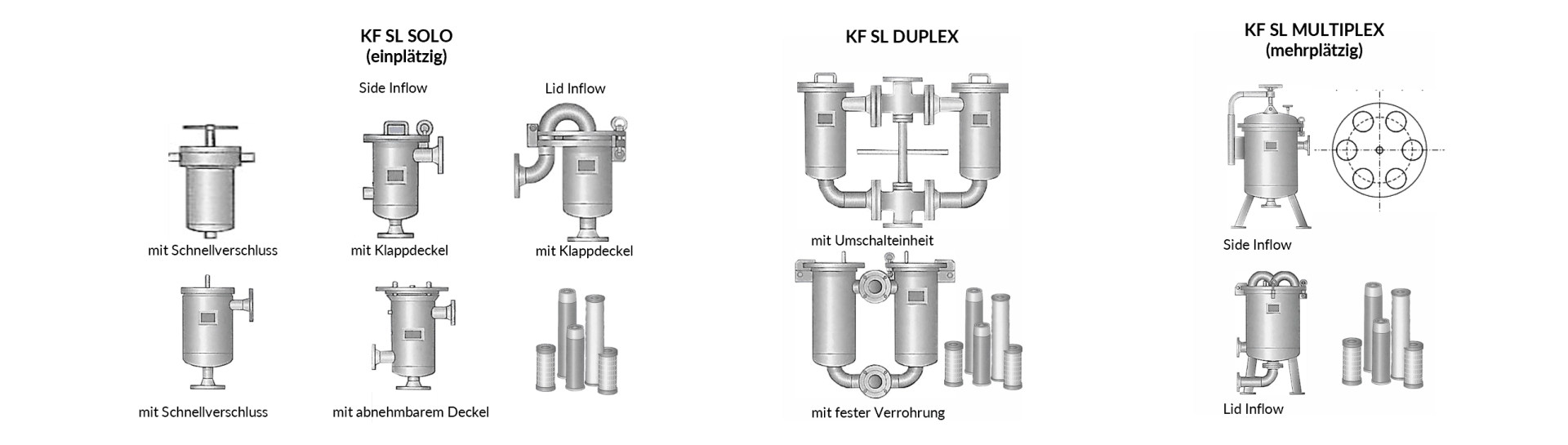

SYSTÈMES DE FILTRE À BOUGIES - GROUPES DE PRODUITS de la LIGNE STANDARD
Filtre à bougie STANDARD-LINE SOLO (système 1 place) : variantes de spécifications
- Performance du filtre : est essentiellement déterminée par les propriétés du filtrat, la longueur de la bougie et la pression de fonctionnement : 9 ¾", 10", 19 ½", 20", 29 ¼", 30", 39", 40" pression de fonctionnement. (max.) en barre : 16 | il faut plus de pression ? voir EXTRA-LINE !Température de fonctionnement (max.) en °C : 150 | est-ce qu'il fait plus chaud ? Voir EXTRA-LINE !Raccordements entrée filtrat & sortie filtrat : 2'' / 3'' / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 (différents pour les versions en polypropylène)Matériaux : 1.4301 (AISI 304), 1.4404 (AISI 304). 316) ou 1.4571 (AISI 316Ti)Traitement de surface : décapé, poli, électropoli, sablé aux billes de verreEntrée du filtrat : entrée latérale ou sur le couvercle (entrée du couvercle)Fermeture : fermeture rapide, couvercle à charnière avec vis à œil ou couvercle amovible (goujons )Fixation et installation : support mural, cadre de base réglable ou autre type de fixationJoints et matériel d'étanchéité (en fonction de l'application et des exigences de sécurité) : joints toriques ou joints plats en particulier PTFE (Téflon®), revêtement FEP FPM, EPDM, FKM (Viton®), NBR (Perbunan®) ou silicone selon les exigences conformément à l'article 4, paragraphe 3 de la DESP (« bonnes pratiques d'ingénierie ») ainsi qu'aux catégories I, II, III et IV (avec marquage CE). conformément à l'Annexe 2 DESP
Filtre à bougie STANDARD-LINE DUPLEX : variantes de spécifications
Filtre à bougie STANDARD-LINE MULTIPLEX (système multi-utilisateurs) : variantes de spécifications

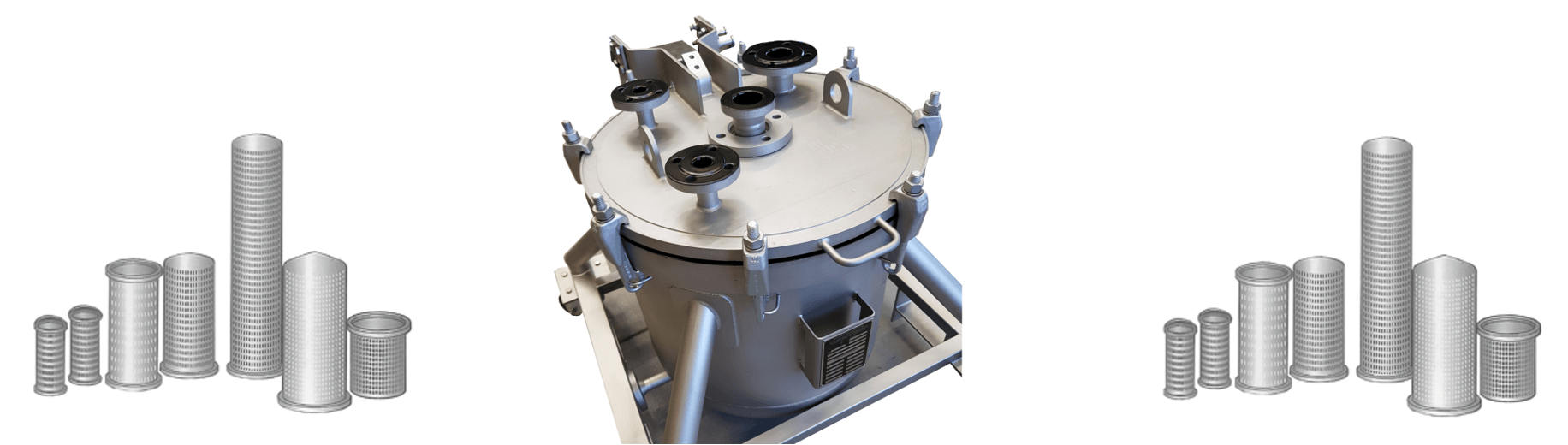

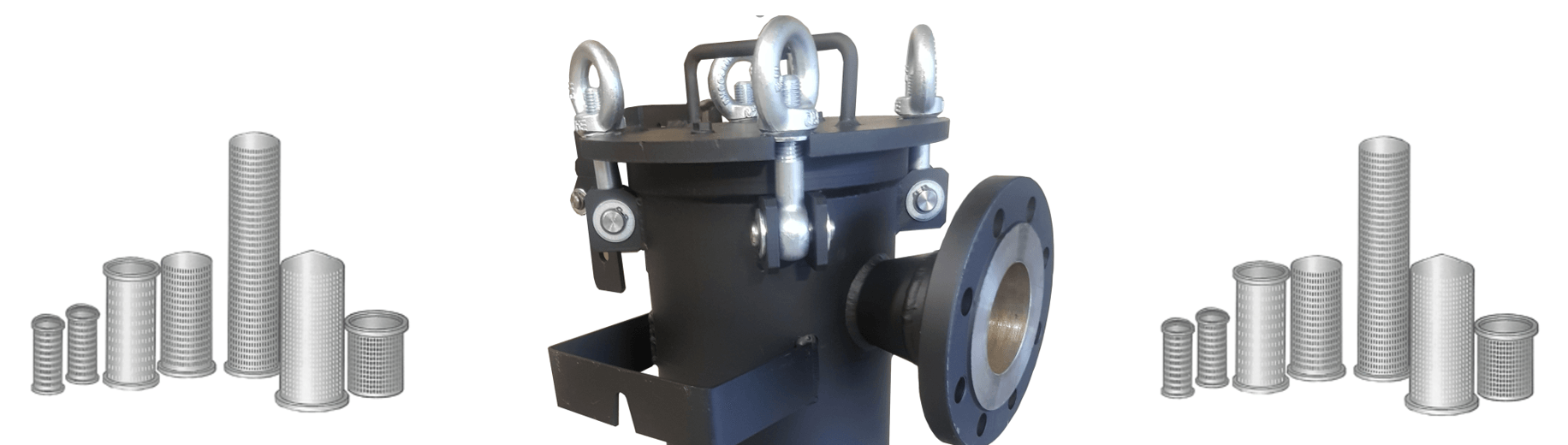

SYSTÈMES DE FILTRE À BOUGIES LIGNE SUPPLÉMENTAIRE
OPTIONS SUPPLÉMENTAIRES POUR LA LIGNE STANDARD
POUR TRAVAILLER AVEC HAUTE PRESSION
ACIER INOXYDABLE, ACIER C ou PLASTIQUE - À VOUS DE CHOIX
LES REVÊTEMENTS AUGMENTENT LA DURABILITÉ ET LA RÉSISTANCE
POUR QUE LE FILTRAT CONTINUE À BOUGER
FLEXIBILITÉ POUR CHANGER D'EMPLACEMENTS ET D'HORAIRES D'OPÉRATION
PRÉVENTION EN ZONES DANGEREUSES ET POUR APPLICATIONS PROTÉGÉES
Bougies filtrantes appropriées (bougies enroulées, bougies à charbon actif, bougies soufflées par fusion, bougies filtrantes à membrane et bougies filtrantes en acier inoxydable)
- en tailles communes ou individuelles,
- toutes subtilités/perméabilité,
- dans de nombreuses versions également
- avec d'autres EXTRA (par ex. conformité FDA / CE))
est ici :
DEMANDE DE DEVIS & LISTE DE CONTROLE POUR Systèmes de FILTRATION
VOUS AVEZ DÉJÀ UNE IDÉE DE VOS BESOINS - RÉCUPÉREZ ET ENVOYEZ-NOUS VOS SPÉCIFICATIONS
Partagez avec nous - soit via notre
Checklist et/ou en envoyant vos documents (Vous avez la possibilité d'afficher les fichiers dans le "DESSINS, CROQUIS, DESCRIPTIONS DE PRODUITS, ETC."
télécharger) - les exigences de votre candidature ou projet afin que nous ayons des informations sur vos besoins. Nous évaluerons ces informations et serons heureux de vous répondre.
