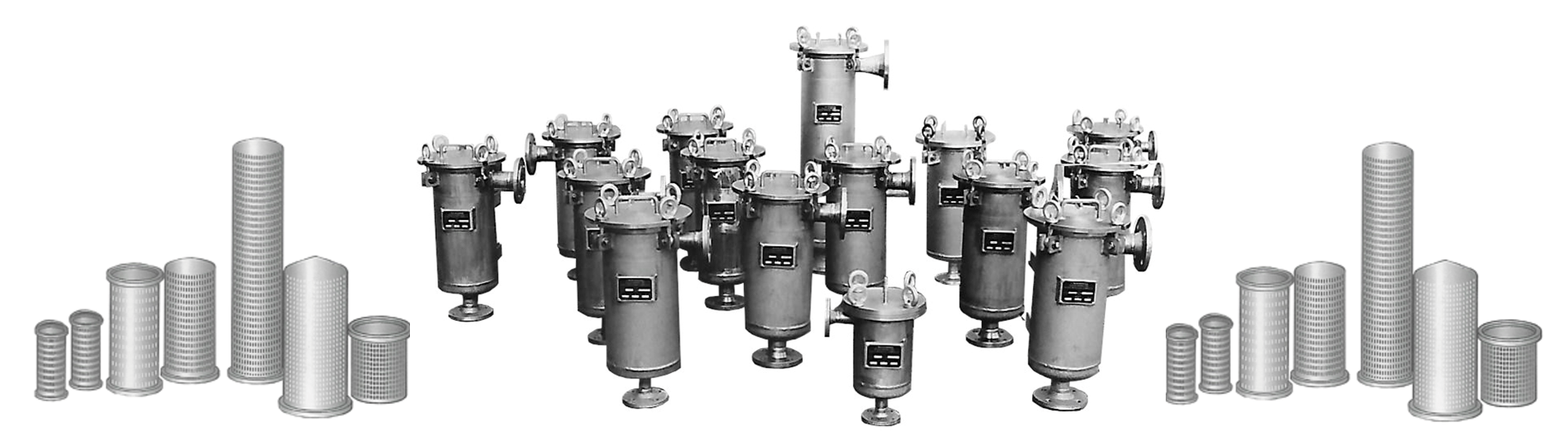

SCHONEWEG KAARSENFILTERSYSTEMEN
VOOR UW TOEPASSINGEN & EISEN
STANDAARD-LIJN
EXTRA-LIJN
“WAAR & WAT”? KAARSENFILTERSYSTEEM INDUSTRIEËN EN TOEPASSINGEN
VOORBEELDEN van het GEBRUIK van SCHONEWEG KAARSENFILTERSYSTEMEN
“WAT MATERIAAL”? GESCHIKTHEID VAN MATERIALEN VOOR FILTERSYSTEMEN
INFORMATIE OVER DUURZAAMHEID & EIGENSCHAPPEN VAN ROESTVRIJ STAAL & KUNSTSTOFFEN DIE KUNNEN HELPEN UW SPECIFIEKE EISEN TE IMPLEMENTEREN.
SNELLE VIEW: 3 UITBREIDINGSFASEN voor KAARSENFILTERSYSTEMEN
(VOUW DE KAARTEN UIT VOOR EEN SNEL OVERZICHT)
KAARSENFILTERSYSTEMEN LICHT LIJN
SPECIFICATIES & VARIANTEN

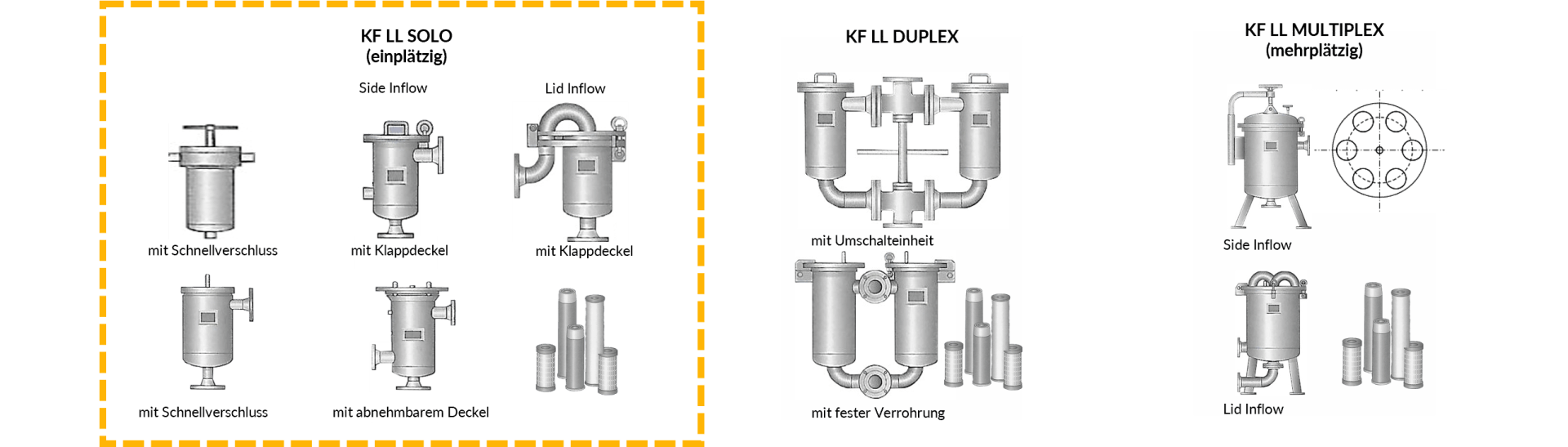

KAARSENFILTERSYSTEMEN - PRODUCTGROEPEN van de LIGHT-LINE

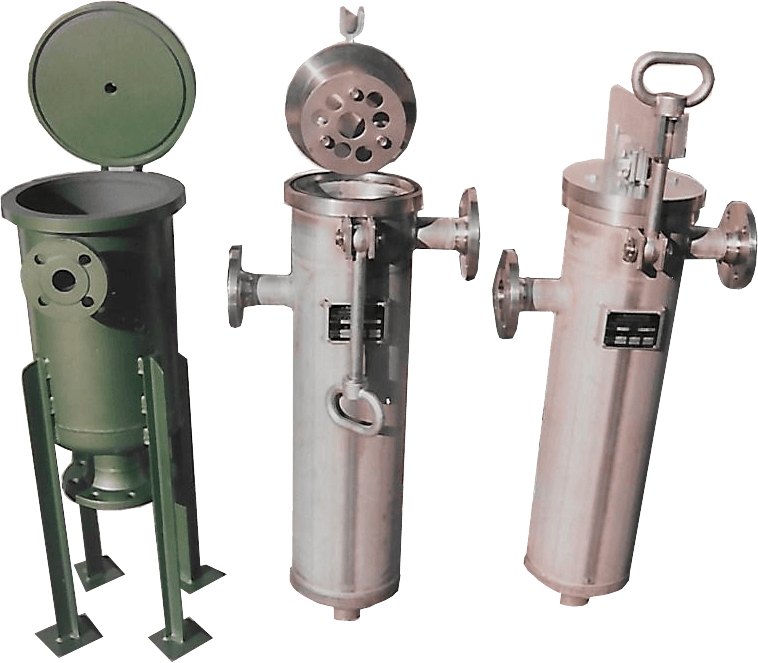

Kaarsfilter LIGHT-LINE SOLO (1-plaatssysteem): Uitvoeringsvarianten
- Filterprestatie: wordt hoofdzakelijk bepaald door de eigenschappen van het filtraat, de kaarslengte en de werkdruk: 9 ¾", 10", 19 ½", 20", 29 ¼", 30", 39", 40" werkdruk. (max.) in bar: 10 (onder voor versies gemaakt van polypropyleen (PP) | meer druk nodig? Zie STANDARD-LINE & EXTRA-LINE!Bedrijfstemperatuur (max.) in °C: 80 (lager voor polypropyleen (PP) versie) | wordt het warmer? Zie STANDARD-LINE & EXTRA-LINE! Aansluitingen filtraatinlaat & filtraatuitlaat: 2'' / 3'' / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 (verschillend voor versie gemaakt van polypropyleen)Materialen: 1.4301 (AISI 304) , 1.4404 (AISI 316) of kunststof (PP)Oppervlaktebehandeling: gebeitst, gepolijst, elektrolytisch gepolijst, glasparelgestraaldFiltraatinstroom: zijdelingse instroom of over het deksel (dekselinstroom)Sluiting: snelsluiting, scharnierend deksel met oogschroeven of verwijderbaar deksel (nop bouten) Bevestiging & installatie: muurbeugel, verstelbaar basisframe of ander type bevestiging Afdichtingen en afdichtingsmateriaal (afhankelijk van toepassing en veiligheidseisen): O-ringen of vlakke afdichtingen van vooral PTFE (Teflon®), FEP gecoat FPM, EPDM, FKM (Viton®), NBR (Perbunan®) of siliconenontwerp in overeenstemming met Art. 4, Paragraaf 3 PED (“goede technische praktijk”) | Uitvoeringen volgens categorie I, II, III en IV (met CE-markering) zie STANDARD-LINE en EXTRA-LINE

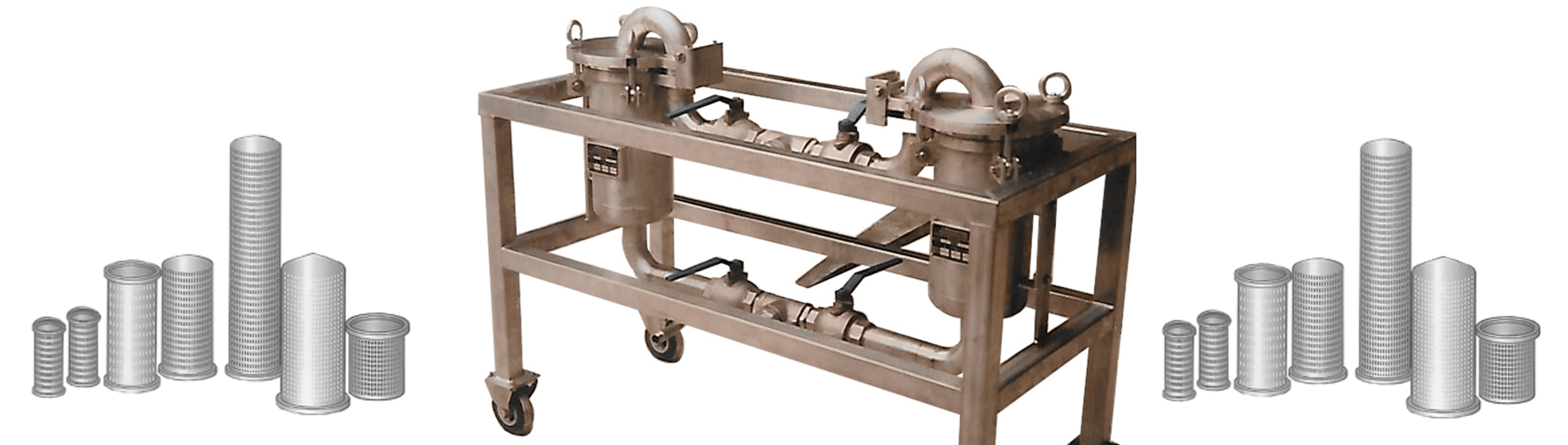

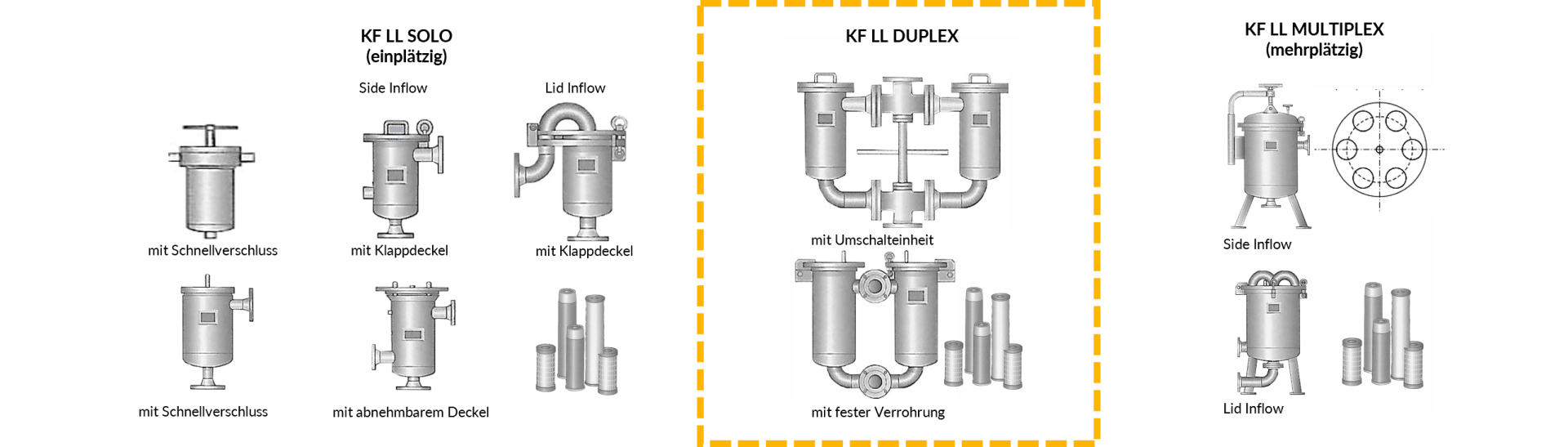

Kaarsenfilter LIGHT-LINE DUPLEX: Uitvoeringsvarianten

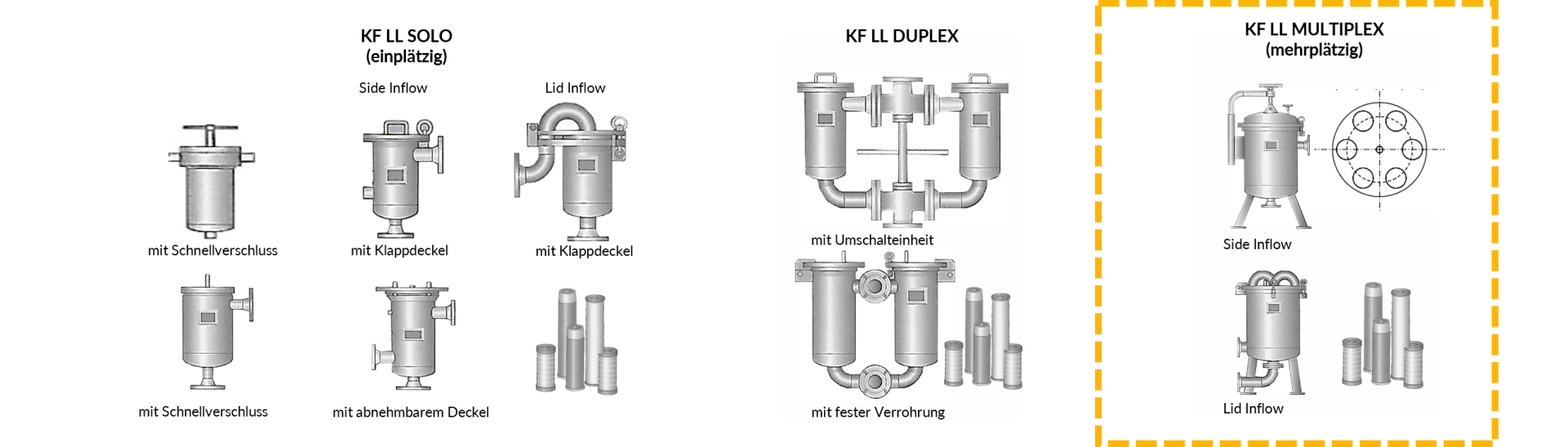

Kaarsfilter LIGHT-LINE MULTIPLEX (multi-user-systeem): Uitvoeringsvarianten

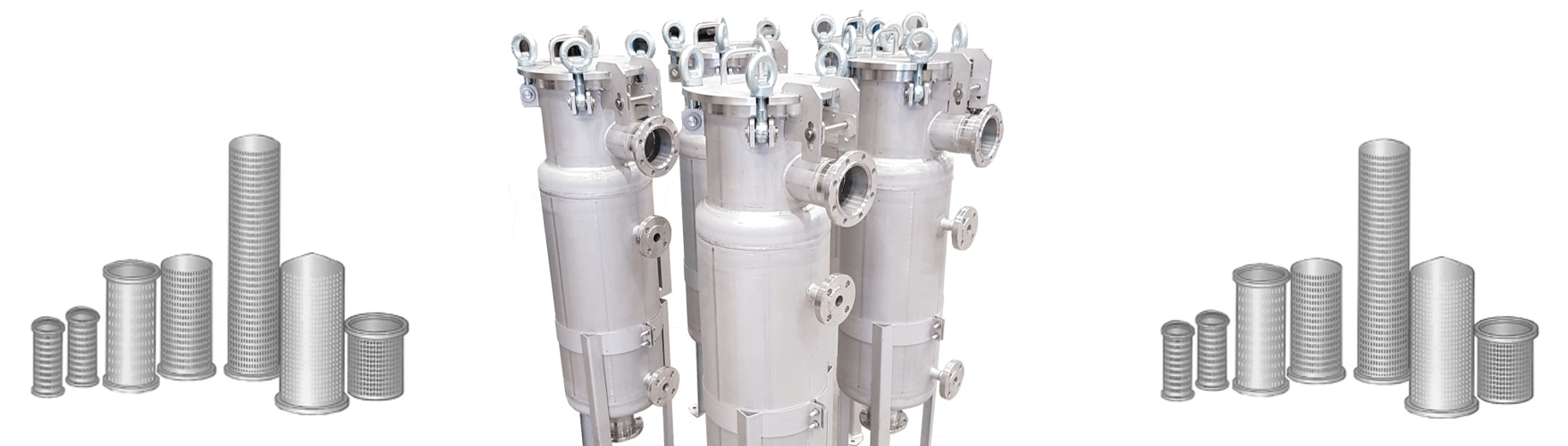

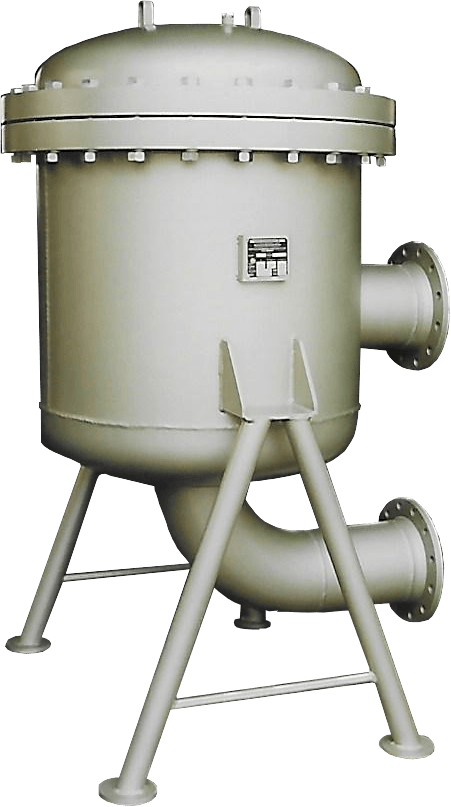

KAARSENFILTERSYSTEMEN STANDAARD LIJN
SPECIFICATIES & VARIANTEN

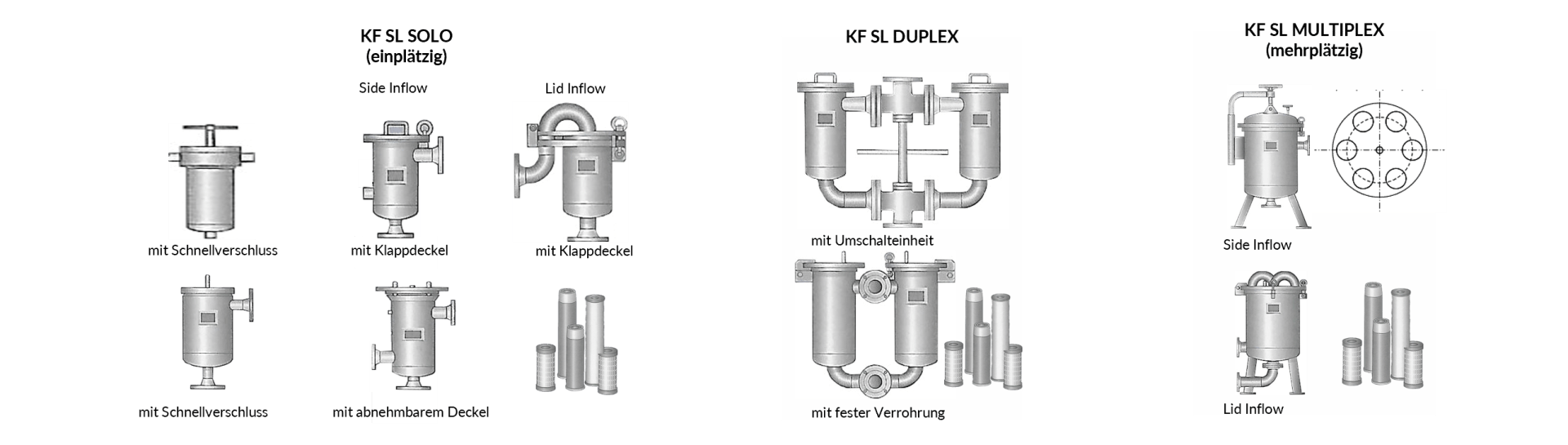

KAARSENFILTERSYSTEMEN - PRODUCTGROEPEN van de STANDAARDLIJN
Kaarsenfilter STANDARD-LINE SOLO (1-plaatssysteem): Uitvoeringsvarianten
- Filterprestatie: wordt hoofdzakelijk bepaald door de eigenschappen van het filtraat, de kaarslengte en de werkdruk: 9 ¾", 10", 19 ½", 20", 29 ¼", 30", 39", 40" werkdruk. (max.) in bar: 16 | meer druk nodig? zie EXTRA-LINE!Bedrijfstemperatuur (max.) in °C: 150 | wordt het warmer? Zie EXTRA-LINE! Aansluitingen filtraatinlaat & filtraatuitlaat: 2'' / 3'' / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 (verschillend voor versies gemaakt van polypropyleen)Materialen: 1.4301 (AISI 304), 1.4404 (AISI 316) of 1.4571 (AISI 316Ti)Oppervlaktebehandeling: gebeitst, gepolijst, elektrolytisch gepolijst, glasparelgestraaldFiltraatinstroom: zij-instroom of over het deksel (dekselinstroom)Sluiting: snelsluiting, scharnierend deksel met oogschroeven of verwijderbaar deksel (tapbouten )Bevestiging & installatie: muurbeugel, verstelbaar basisframe of ander type bevestiging Afdichtingen en afdichtingsmateriaal (afhankelijk van toepassing en veiligheidseisen): O-ringen of vlakke afdichtingen van vooral PTFE (Teflon®), FEP gecoat FPM, EPDM, FKM (Viton®), NBR (Perbunan®) of siliconenontwerp afhankelijk van de vereisten conform Art. 4, Paragraaf 3 PED (“goede technische praktijk”) en categorieën I, II, III en IV (met CE-markering) in overeenstemming met bijlage 2 PED

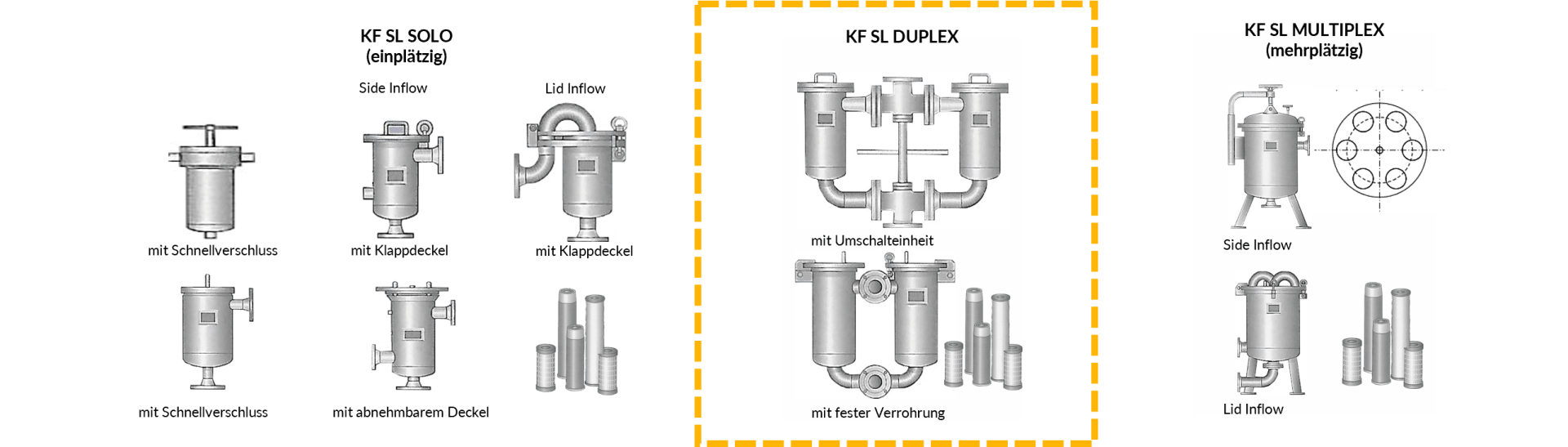

Kaarsenfilter STANDARD-LINE DUPLEX: Uitvoeringsvarianten
Kaarsenfilter STANDARD-LINE MULTIPLEX (multi-user-systeem): Specificatievarianten
KAARSENFILTERSYSTEMEN EXTRA LIJN
EXTRA OPTIES VOOR DE STANDAARD LIJN
OM MET HOGE DRUK TE WERKEN
ROESTVRIJ STAAL, C-STAAL of KUNSTSTOF - DE KEUZE IS AAN U
COATINGS VERHOGEN DE DUURZAAMHEID EN WEERSTAND
ZODAT HET FILTRAAT IN BEWEGING BLIJFT
FLEXIBILITEIT VOOR HET VERANDEREN VAN LOCATIES EN BEDRIJFSTIJDEN
PREVENTIE IN GEVAARLIJKE GEBIEDEN EN VOOR BESCHERMDE TOEPASSINGEN

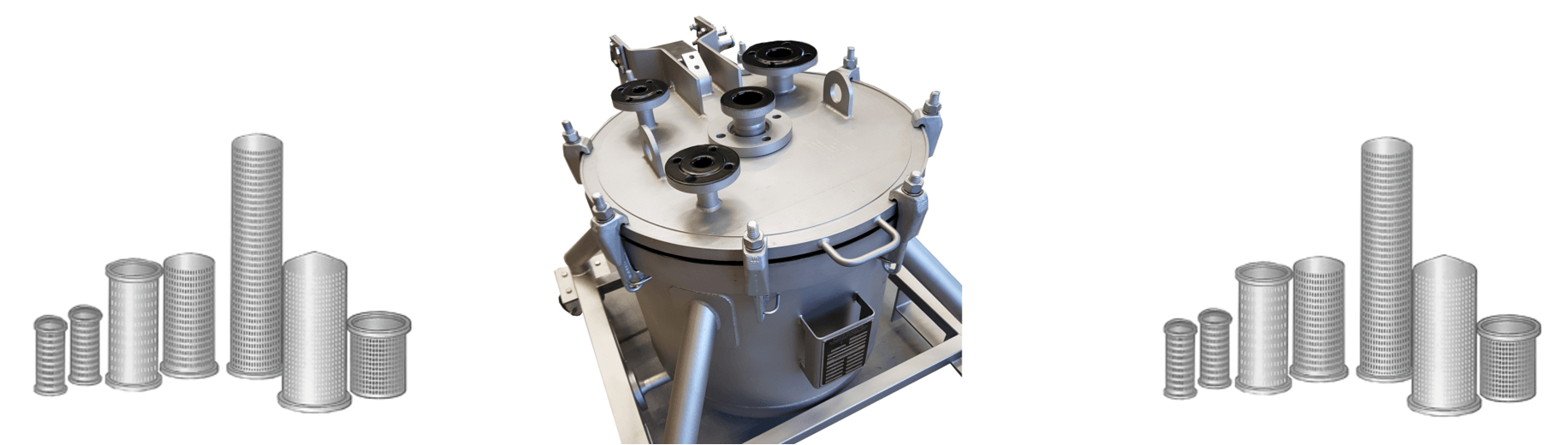

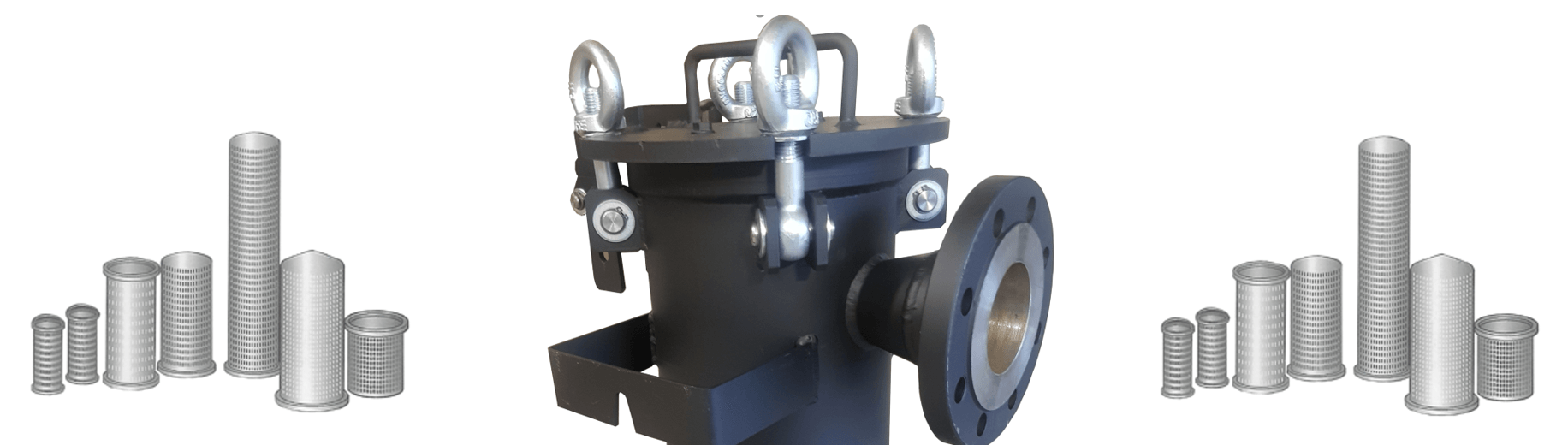

Geschikte filterkaarsen (wondkaarsen, actieve koolkaarsen, meltblown-, membraanfilterkaarsen en filterkaarsen van roestvrij staal)
- in gewone of individuele maten,
- alle subtiliteiten/permeabiliteit,
- ook in vele versies
- met verdere EXTRA's (bijv. FDA / EC-conformiteit)
is hier:
OFFERTEAANVRAAG & CHECKLIST VOOR FILTER-systemen
U HEEFT REEDS EEN IDEE VAN UW BEHOEFTEN - VERZAMEL EN STUUR ONS UW SPECIFICATIES
Deel het met ons - via onze
Checklijst en/of door uw documenten op te sturen (U heeft de mogelijkheid om bestanden te bekijken in de "TEKENINGEN, SCHETSEN, PRODUCTBESCHRIJVINGEN, ENZ."
upload) - de vereisten van uw aanvraag of project zodat wij informatie hebben over uw behoeften. Wij zullen deze informatie beoordelen en komen graag bij u terug.
